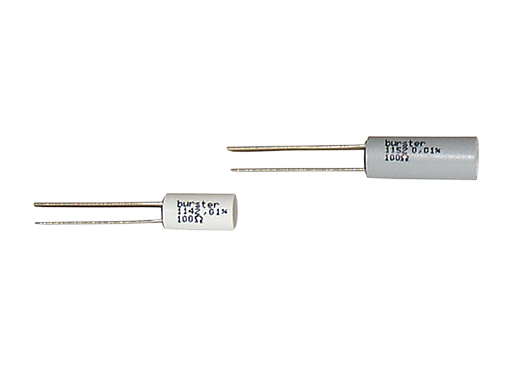

Hochpräzisions-Widerstände Typenserie 1140, 1160
Anwendung
Präzisionswiderstände werden überall dort eingesetzt, wo höchste Anforderungen in Temperaturstabilität, Fehlertoleranz und Langzeitstabilität gestellt werden.
Für höhere Belastungen bis 1 W stehen die Typen 1164 und 1166 zur Verfügung.
Beschreibung
Die Widerstände werden mit zwei stirnseitigen Anschlüssen geliefert (geeignet für die Montage auf Leiterplatten). Die Präzisionswiderstände bestehen aus kapazitäts- und induktivitätsarmen Drahtwicklungen aus MANGANIN®, die in kleinen Kunststoff-Zylindergehäusen vergossen sind.
Vor dem Abgleich wird der Widerstandskörper einer sorgfältigen, künstlichen Alterung unterzogen. Dieses besondere Verfahren und der Abgleich auf etwa die Hälfte der Nenntoleranz garantieren eine Langzeitstabilität von < 0,02 % über Jahre.
Innerhalb des angegebenen Fertigungsbereiches ist jeder beliebige Widerstandswert lieferbar.
Charakteristische Merkmale
- TK ≤ 10 ppm/K
- Klasse ± 0,02 % bzw. ± 0,05 %
- Fertigungsbereich von 5 Ω ... 100 kΩ
- Widerstandsmaterial MANGANIN®
- Standardwerte ab Lager
- Widerstandswerte nach Kundenwunsch
- Mindestbestellmenge je Widerstandswert 10 Stück
Datenblatt
Datenblatt Hochpräzisions-Widerstände Typ 1140, 1160_DE [pdf, 461 KB]
Datenblatt Hochpräzisions-Widerstände Typ 1140, 1160_EN [pdf, 447.39 KB]
